Bir makinanın çalışması sırasında kullanılan bir parça kırıldı, aşındı veya artık piyasada bulunamıyor olabilir. Özellikle eski veya özel üretim makinalarda ihtiyaç duyulan yedek parçanın hazır olarak temin edilmesi her zaman mümkün olmayabilir.

Bu gibi durumlarda mevcut parçanın CNC işleme yöntemiyle yeniden üretilmesi alternatif bir çözüm olabilir.

DizaynTech Makina olarak; teknik resim, 3D CAD modeli veya uygun durumlarda mevcut parça numunesi üzerinden özel makina yedek parçalarının CNC işleme merkezi ile üretimini gerçekleştiriyoruz.

Makina Yedek Parçası CNC ile Üretilebilir mi?

Birçok mekanik makina parçası, uygun malzeme ve üretim yöntemi belirlenerek CNC işleme ile yeniden üretilebilir.

Örneğin;

• Bağlantı parçaları
• Flanşlar
• Yataklama parçaları
• Bağlantı blokları
• Alüminyum gövdeler
• Montaj plakaları
• Özel miller ve bağlantı elemanları
• Aparatlar
• Fikstür parçaları
• Özel tasarım makina komponentleri

gibi parçalar CNC işleme merkeziyle üretilebilir.

Ancak parçanın CNC ile üretilebilir olup olmadığı; geometrisine, malzemesine, ölçülerine, toleranslarına ve kullanım şartlarına göre değerlendirilmelidir.

Piyasada Bulunmayan Makina Yedek Parçası Nasıl Ürettirilir?

Özellikle eski, ithal veya özel üretim makinalarda bazı yedek parçaların üretici tarafından artık tedarik edilmemesi mümkündür.

Bu durumda ilk olarak parçanın mevcut durumunun belirlenmesi gerekir.

Elinizde aşağıdakilerden biri varsa üretim sürecinin değerlendirilmesi mümkün olabilir:

• Orijinal yedek parça
• Kırılmış parça
• Aşınmış parça
• Teknik resim
• 3D CAD modeli
• Üretici parça kodu
• Eski üretim çizimi
• Ölçülendirilmiş çizim

Mevcut parça kullanılabilir durumdaysa ölçüleri ve geometrisi incelenebilir. Gerekli durumlarda parçanın CAD modeli oluşturularak CNC üretim süreci planlanabilir.

Numuneden Makina Yedek Parçası Üretimi

Bazı müşterilerin elinde teknik resim veya CAD dosyası bulunmayabilir. Bunun yerine yalnızca mevcut parçanın kendisi olabilir.

Özellikle eski makinalarda bu durumla karşılaşılabilir.

Parçanın geometrisi ve ölçüleri uygun şekilde belirlenebiliyorsa mevcut numune, yeni parçanın üretiminde referans olarak kullanılabilir.

Süreç genel olarak:

Mevcut parça → Ölçüm → CAD model → Üretim planı → CNC işleme → Ölçü kontrolü

şeklinde ilerleyebilir.

Burada önemli olan nokta, yeni parçanın yalnızca dış şeklinin kopyalanması değil; parçanın çalışma sırasında ihtiyaç duyduğu ölçülerin, malzemenin ve kritik özelliklerin de değerlendirilmesidir.

Kırılmış Parçanın Yenisi Üretilebilir mi?

Evet, uygun durumlarda kırılmış bir parça yeni parçanın üretimi için referans olabilir.

Ancak kırık parçanın ölçüleri bozulmuş veya bazı bölümleri eksilmiş olabilir.

Bu nedenle yalnızca kırılmış parçanın mevcut ölçülerini kopyalamak her zaman doğru sonuç vermeyebilir.

Parçanın;

• Karşı parçaları
• Montaj şekli
• Bağlantı noktaları
• Çalışma hareketi
• Yük altında çalışma durumu
• Malzemesi
• Kritik ölçüleri

birlikte değerlendirilmelidir.

Özellikle yüksek yük taşıyan veya güvenlik açısından kritik parçalarda malzeme ve tasarım gereksinimleri ayrıca incelenmelidir.

Makina Yedek Parçasında Malzeme Seçimi

Yeni üretilecek yedek parçanın malzemesi, parçanın çalışma koşullarına göre belirlenmelidir.

Örneğin;

Alüminyum

Düşük ağırlık ve işlenebilirliğin önemli olduğu bazı makina parçalarında tercih edilebilir.

Çelik

Daha yüksek mekanik dayanım gereken birçok makina komponentinde kullanılabilir.

Paslanmaz Çelik

Korozyon dayanımının önemli olduğu uygulamalarda tercih edilebilir.

Delrin ve Mühendislik Plastikleri

Düşük sürtünme, düşük ağırlık veya elektriksel yalıtım gibi özelliklerin gerektiği bazı uygulamalarda kullanılabilir.

Mevcut parçanın malzemesi biliniyorsa bu bilgi üretim öncesinde paylaşılmalıdır. Malzeme bilinmiyorsa parçanın kullanım koşulları ve mevcut numunesi üzerinden ayrıca değerlendirme yapılması gerekebilir.

CNC ile Hangi Makina Yedek Parçaları Üretilebilir?

CNC işleme merkezleri özellikle geometrisi frezeleme operasyonlarına uygun olan birçok mekanik parçanın üretiminde kullanılabilir.

Örneğin:

• Bağlantı plakaları
• Motor bağlantı parçaları
• Redüktör bağlantı parçaları
• Yataklama gövdeleri
• Flanşlar
• Özel bağlantı blokları
• Kızak bağlantı parçaları
• Aparatlar
• Fikstürler
• Sensör bağlantı parçaları
• Makina gövdeleri
• Alüminyum kapaklar
• Özel mekanik komponentler

üretilebilir.

Parçanın torna operasyonu, taşlama veya farklı üretim yöntemleri gerektirmesi durumunda ise üretim yöntemi parçanın teknik özelliklerine göre ayrıca değerlendirilmelidir.

CNC Yedek Parça Üretiminde Teknik Resim Neden Önemlidir?

Teknik resim mevcutsa üretim süreci çok daha net şekilde planlanabilir.

Teknik resimde;

• Ölçüler
• Toleranslar
• Malzeme
• Delik ölçüleri
• Diş bilgileri
• Yüzey kalitesi
• Geometrik toleranslar
• Isıl işlem
• Kaplama veya yüzey işlemleri

gibi bilgiler bulunabilir.

Özellikle makina yedek parçalarında bazı ölçüler diğerlerinden daha kritik olabilir.

Örneğin bir yataklama parçasındaki mil deliğinin ölçüsü, parçanın dış ölçüsünden çok daha önemli olabilir.

Bu nedenle mevcut teknik resimde bulunan kritik toleransların üretim öncesinde belirtilmesi önemlidir.

Teknik Resim Yoksa Ne Yapılır?

Teknik resim bulunmaması CNC parça üretimini her zaman engellemez.

Elinizde mevcut parça varsa, parçanın üretilebilirliği incelenebilir.

Ayrıca;

• Ölçüler
• Fotoğraflar
• Parça üzerindeki kodlar
• Makinanın marka ve modeli
• Parçanın kullanım yeri
• Mevcut CAD dosyaları

gibi bilgiler üretim değerlendirmesine yardımcı olabilir.

Parçanın geometrisine bağlı olarak yeniden CAD modelleme yapılması gerekebilir.

Makina Yedek Parçası CNC Üretim Fiyatı Nasıl Belirlenir?

Yedek parça üretim fiyatı parçanın yalnızca boyutlarına göre belirlenmez.

Başlıca maliyet unsurları:

• Malzeme
• Parçanın geometrisi
• CNC işleme süresi
• Operasyon sayısı
• Gerekli kesici takımlar
• Bağlama yöntemi
• Teknik toleranslar
• CAD/CAM hazırlığı
• Ölçü kontrolü
• Yüzey işlemleri
• Parça adedi

olarak değerlendirilebilir.

Özellikle 1 adet özel yedek parça üretiminde hazırlık ve programlama süresi toplam maliyet içerisinde önemli bir yere sahip olabilir.

Bu nedenle teklif için parçanın teknik resminin veya 3D modelinin paylaşılması mümkün olduğunca faydalıdır.

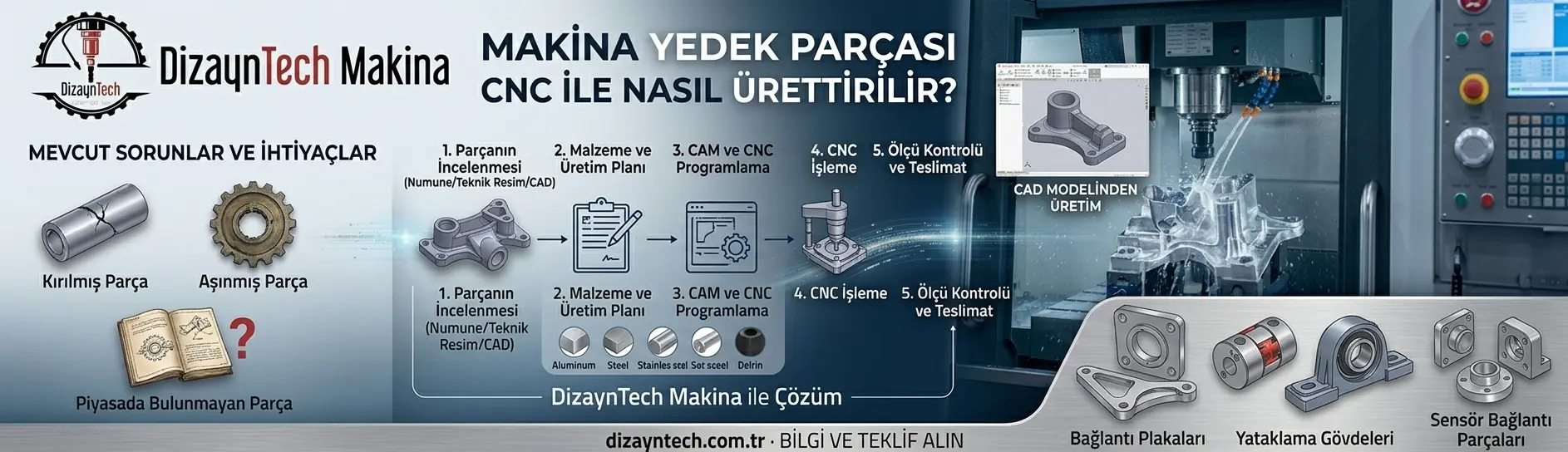

Makina Yedek Parçası Üretim Süreci

Özel bir yedek parçanın CNC ile üretiminde genel olarak şu aşamalar uygulanabilir:

1. Parçanın İncelenmesi

Mevcut numune, teknik resim veya 3D CAD modeli incelenir.

2. Malzeme Belirleme

Parçanın çalışma koşullarına uygun malzeme değerlendirilir.

3. Üretim Yönteminin Belirlenmesi

Parçanın geometrisine göre CNC işleme ve gerekli diğer operasyonlar planlanır.

4. CAM Hazırlığı

Parçanın geometrisine uygun takım yolları ve CNC programı hazırlanır.

5. CNC İşleme

Parça uygun bağlama yöntemi ve kesici takımlarla işlenir.

6. Ölçü Kontrolü

Kritik ölçüler ve teknik resimde belirtilen gereksinimler kontrol edilir.

7. Teslimat

Üretimi tamamlanan parça teslim edilir veya kargo ile gönderilebilir.

Eski Makinalar İçin Yedek Parça Üretimi

Eski veya üretimi sona ermiş makinalarda yedek parça temini daha zor olabilir.

Özellikle üreticisi kapanmış, model değişmiş veya yedek parça tedariki sona ermiş makinalarda mevcut parçanın yeniden üretilmesi değerlendirilebilir.

Bu yöntem özellikle üretim hattında çalışan bir makinanın küçük bir mekanik parça nedeniyle uzun süre beklemesinin önüne geçmek için alternatif bir çözüm oluşturabilir.

Ancak parçanın yeniden üretiminden önce mevcut tasarımın ve kullanım şartlarının değerlendirilmesi önemlidir.

Makina Yedek Parçanızı CNC ile Ürettirin

Elinizde üretilecek parçanın;

• Teknik resmi,
• 3D modeli,
• Numunesi,
• Fotoğrafları

veya mevcut parça hakkında ölçü ve bilgiler varsa CNC işleme için değerlendirme yapılabilir.

DizaynTech Makina olarak özel makina parçaları, yedek parçalar, aparatlar, fikstürler ve düşük adetli CNC parçaların üretim taleplerini değerlendiriyoruz.

Daha önce CNC işleme hizmetlerimiz hakkında bilgi almak için:

CNC İşleme Hizmeti

sayfamızı inceleyebilirsiniz.

CNC işleme merkezlerinin çalışma prensibi hakkında bilgi almak için:

CNC İşleme Merkezi Nedir?

yazımıza göz atabilirsiniz.

Yedek Parçanız İçin Teklif Alın

Makina yedek parçanızın teknik resmini, 3D modelini veya mevcut parça bilgilerini paylaşın.

Parçanın malzemesini ve adet bilgisini de ekleyerek Teklif Al sayfamız üzerinden üretim talebinizi iletebilirsiniz.
