Özel Makina Parçası Nasıl Ürettirilir?

Standart ürünlerde bulunmayan bir makina parçasına mı ihtiyacınız var? Yeni geliştirdiğiniz bir makina için özel bir bağlantı parçası, gövde, aparat veya mekanik komponent mi üretmeniz gerekiyor?

Özel makina parçaları; parçanın kullanım amacına, malzemesine, geometrisine ve istenen ölçülere göre farklı üretim yöntemleri kullanılarak üretilebilir. CNC işleme merkezleri ise özellikle metal ve mühendislik plastiklerinden üretilen birçok özel parçanın imalatında kullanılan yöntemlerden biridir.

DizaynTech Makina olarak teknik resim, 3D CAD modeli veya uygun durumlarda mevcut numune üzerinden özel makina parçalarının CNC işleme ile üretimini gerçekleştiriyoruz.

Özel Makina Parçası Nedir?

Özel makina parçası, belirli bir makina, sistem veya proje için tasarlanan ve standart olarak hazır şekilde temin edilemeyen mekanik parçadır.

Örneğin;

• Motor bağlantı plakası
• Redüktör bağlantı parçası
• Alüminyum makina gövdesi
• Yataklama bloğu
• Mil bağlantı parçası
• Sensör aparatı
• Montaj plakası
• Özel bağlantı bloğu
• Aparat ve fikstür
• Kızak bağlantı parçaları
• Robotik sistem komponentleri
• Özel tasarım makina parçaları

özel makina parçası kapsamında değerlendirilebilir.

Parçanın tasarımı ve üretim yöntemi, kullanılacağı makina ve çalışma koşullarına göre belirlenmelidir.

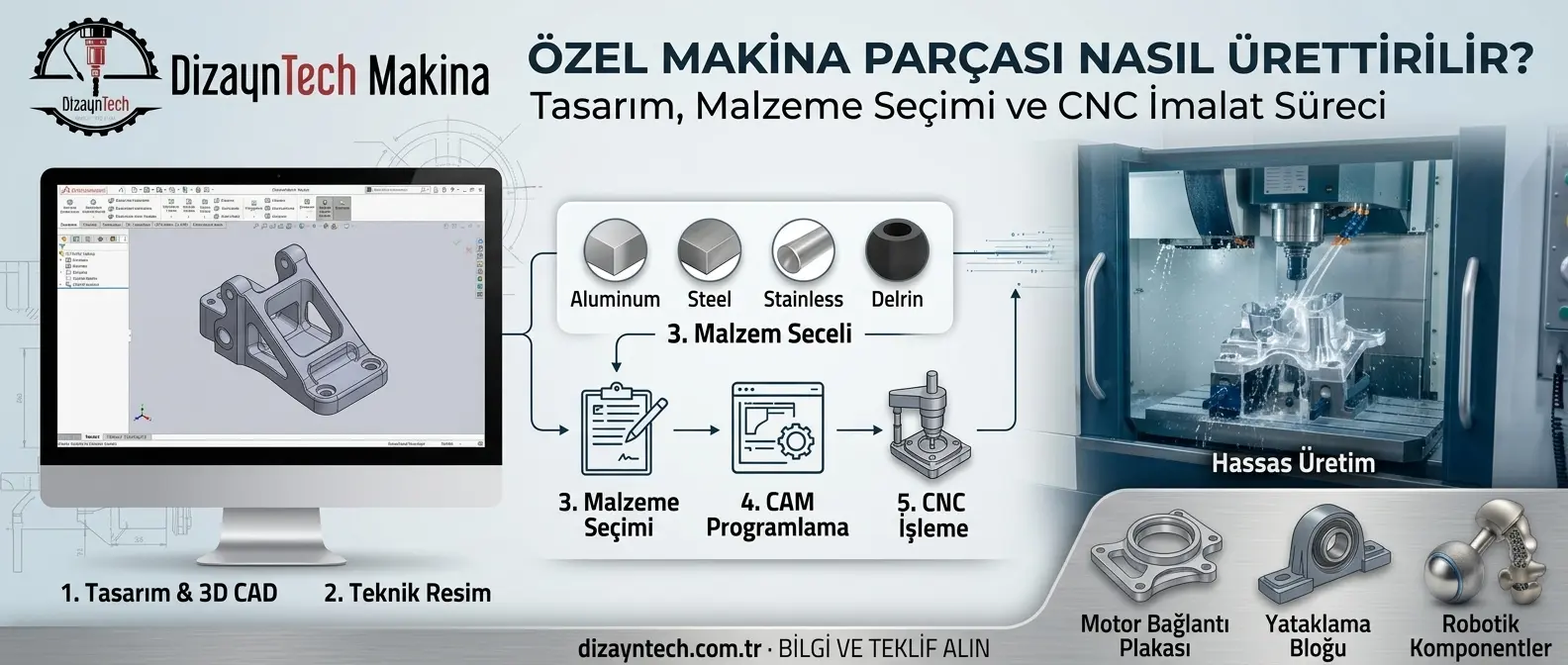

Özel Makina Parçası Nasıl Üretilir?

Özel bir makina parçasının üretim süreci genellikle tasarım ve teknik verilerin incelenmesiyle başlar.

Genel süreç şu şekilde ilerleyebilir:

Tasarım → Teknik resim → Malzeme seçimi → Üretim planı → CAM hazırlığı → CNC işleme → Ölçü kontrolü → Teslimat

Parçanın geometrisine ve teknik gereksinimlerine göre bu süreçte farklı üretim operasyonları da gerekebilir.

1. Parçanın Tasarlanması

Özel makina parçası üretiminin ilk aşaması parçanın tasarlanmasıdır.

Parça;

• Mevcut bir makina tasarımının parçası olabilir.
• Yeni geliştirilen bir sistem için tasarlanabilir.
• Mevcut bir parçanın yeniden tasarlanmış versiyonu olabilir.
• Eski veya kırılmış bir parçanın ölçülerinden yeniden modellenebilir.

3D CAD modeli, parçanın geometrisinin üretim öncesinde değerlendirilmesine yardımcı olur.

2. Teknik Resmin Hazırlanması

3D model üretim için önemli bir veri olsa da birçok durumda teknik resim de gereklidir.

Teknik resimde;

• Genel ölçüler
• Delik çapları
• Dişler
• Toleranslar
• Malzeme
• Yüzey kalitesi
• Geometrik toleranslar
• Özel üretim şartları

belirtilebilir.

Özellikle kritik ölçülere sahip makina parçalarında teknik resim, üretici ile tasarımcı arasındaki teknik gereksinimlerin netleştirilmesine yardımcı olur.

3. Malzeme Seçimi

Özel makina parçasının hangi malzemeden üretileceği, parçanın kullanım koşullarına göre belirlenmelidir.

Yaygın seçeneklerden bazıları:

Alüminyum

Düşük ağırlık ve iyi işlenebilirlik istenen makina parçalarında kullanılabilir.

Çelik

Mekanik dayanımın önemli olduğu birçok makina komponentinde tercih edilebilir.

S355

Yapısal ve makina imalatında kullanılan çeliklerden biridir ve uygun parçalarda CNC işleme ile üretilebilir.

Paslanmaz Çelik

Korozyon dayanımının önemli olduğu uygulamalarda tercih edilebilir.

Delrin ve Mühendislik Plastikleri

Düşük sürtünme, düşük ağırlık veya elektriksel yalıtım gibi özelliklerin gerekli olduğu uygulamalarda kullanılabilir.

Malzeme seçimi yalnızca parçanın CNC'de işlenebilmesine göre değil, parçanın çalışma koşullarına göre yapılmalıdır.

4. CNC ile Üretim Planının Hazırlanması

Parçanın tasarımı ve malzemesi belirlendikten sonra üretim yöntemi planlanır.

CNC işleme merkezi ile üretilecek parçalar için;

• Parçanın bağlama şekli
• Sıfır noktası
• Kullanılacak kesici takımlar
• İşleme sırası
• Talaş kaldırma miktarı
• Gerekli operasyonlar

değerlendirilir.

Parçanın geometrisine göre birden fazla bağlama veya farklı operasyonlar gerekebilir.

Amaç, parçanın teknik gereksinimlerini karşılayacak uygun ve kontrollü bir üretim süreci oluşturmaktır.

5. CAM ve CNC Programlama

CAD modeli üretim için uygun hale getirildikten sonra CAM yazılımı kullanılarak takım yolları hazırlanabilir.

Parçanın farklı bölgeleri için;

• Yüzey işleme
• Cep işleme
• Kanal açma
• Delik delme
• Kılavuz çekme
• Kontur işleme
• Pah işleme

gibi operasyonlar planlanabilir.

Hazırlanan takım yolları CNC tezgâhının anlayabileceği programa dönüştürülerek üretimde kullanılır.

6. CNC İşleme

Üretim için hazırlanan malzeme uygun şekilde bağlandıktan sonra CNC işleme süreci başlatılır.

İşleme sırasında parçanın geometrisine ve malzemesine uygun kesici takımlar ve kesme koşulları kullanılır.

Parçanın karmaşıklığına bağlı olarak birden fazla operasyon gerçekleştirilebilir.

CNC işleme merkezleri hakkında daha detaylı bilgi için CNC İşleme Merkezi Nedir? yazımızı inceleyebilirsiniz.

7. Ölçü Kontrolü

CNC işleme tamamlandıktan sonra parçanın teknik resimde belirtilen kritik ölçüleri kontrol edilir.

Kontrol kapsamında;

• Genel ölçüler
• Delik çapları
• Delik konumları
• Kalınlıklar
• Kritik toleranslar
• Diş ölçüleri
• Parçanın montaj ölçüleri

gibi değerler değerlendirilebilir.

Kontrol yöntemi, parçanın ölçülerine ve istenen toleranslara göre belirlenir.

Özel Makina Parçası Üretiminde Teknik Resim Neden Önemlidir?

Bir parçanın yalnızca dış ölçülerinin bilinmesi her zaman üretim için yeterli değildir.

Örneğin bir bağlantı plakasında iki deliğin çapı kadar, bu deliklerin birbirlerine göre konumu da önemli olabilir.

Benzer şekilde bir yataklama parçasında mil deliğinin çapı ve konumu, parçanın diğer ölçülerinden daha kritik olabilir.

Bu nedenle özel makina parçalarında teknik resimdeki kritik ölçülerin ve toleransların açık şekilde belirtilmesi üretim sürecinin doğru planlanmasına yardımcı olur.

3D Modelden Özel Makina Parçası Üretilir mi?

Evet.

STEP, STP veya uygun diğer CAD formatlarında bulunan 3D modeller, CNC üretim sürecinin hazırlanmasında kullanılabilir.

Ancak yalnızca 3D modelin yeterli olup olmadığı parçanın teknik gereksinimlerine bağlıdır.

Özellikle kritik toleranslar, yüzey kalitesi, malzeme veya özel üretim şartları varsa bunların ayrıca belirtilmesi gerekebilir.

Bu nedenle mümkün olduğunda 3D model + teknik resim birlikte paylaşılması tercih edilir.

Özel Makina Parçası Üretiminde Adet Önemli mi?

Özel makina parçaları tek adet olarak üretilebileceği gibi düşük veya orta adetlerde de üretilebilir.

Örneğin:

• 1 adet prototip
• 5 adet makina parçası
• 10 adet bağlantı parçası
• 25 adet aparat
• 50 adet özel komponent

gibi farklı üretim adetleri için CNC işleme değerlendirilebilir.

Adet arttıkça aynı parçanın tekrar üretilebilmesi sayesinde parça başına hazırlık maliyetleri farklılaşabilir.

Bu nedenle teklif talebinde ihtiyaç duyulan adet bilgisinin belirtilmesi önemlidir.

Özel Makina Parçası Üretim Fiyatı Nasıl Belirlenir?

Özel parçaların fiyatı her proje için farklıdır.

Fiyatlandırmayı etkileyen başlıca faktörler:

• Malzeme
• Parçanın boyutları
• Parça geometrisi
• İşleme süresi
• Operasyon sayısı
• Gerekli kesici takımlar
• Bağlama yöntemi
• Teknik toleranslar
• Adet
• Malzeme maliyeti
• Yüzey işlemleri
• Isıl işlem

gibi unsurlardır.

Bu nedenle yalnızca parçanın en-boy-yüksekliğine bakarak CNC işleme fiyatı belirlemek doğru olmayabilir.

Teklif için teknik resim veya 3D CAD modelinin paylaşılması daha sağlıklı bir değerlendirme yapılmasını sağlar.

Özel Makina Parçası Yaptırırken Nelere Dikkat Edilmeli?

Üretim öncesinde aşağıdaki bilgilerin netleştirilmesi faydalı olur:

Malzeme

Parçanın hangi malzemeden üretileceği belirlenmelidir.

Kritik Ölçüler

Parçanın montaj ve çalışma açısından kritik olan ölçüleri belirtilmelidir.

Toleranslar

Gerekli toleranslar teknik resimde gösterilmelidir.

Adet

Üretilecek parça sayısı tekliflendirme ve üretim planlaması açısından önemlidir.

Yüzey İşlemleri

Eloksal, kaplama, ısıl işlem veya benzeri bir işlem gerekiyorsa üretim öncesinde belirtilmelidir.

Kullanım Amacı

Parçanın hangi makina veya sistemde kullanılacağı biliniyorsa üretim değerlendirmesine yardımcı olabilir.

Özel Makina Parçanızı CNC ile Ürettirin

Elinizde yeni geliştirdiğiniz bir makina için özel bir parça, mevcut sisteminiz için bağlantı komponenti veya üretim hattınız için özel bir aparat bulunuyorsa parçanızın üretilebilirliğini değerlendirebiliriz.

DizaynTech Makina olarak;

• Özel makina parçaları
• CNC parça imalatı
• Prototip parçalar
• Aparat ve fikstürler
• Alüminyum parçalar
• Çelik parçalar
• Paslanmaz çelik parçalar
• Özel mekanik komponentler

için CNC talaşlı imalat hizmeti sunuyoruz.

CNC işleme hizmetlerimiz hakkında daha fazla bilgi için:

CNC İşleme Hizmeti →

sayfamızı inceleyebilirsiniz.

Özel Parçanız İçin Teklif Alın

Teknik resminizi veya 3D CAD modelinizi paylaşın.

Malzeme ve adet bilgisini de ekleyerek Teklif Al → sayfamız üzerinden üretim talebinizi iletebilirsiniz.

Parçanızın üretim sürecini teknik gereksinimleri doğrultusunda değerlendirelim.
